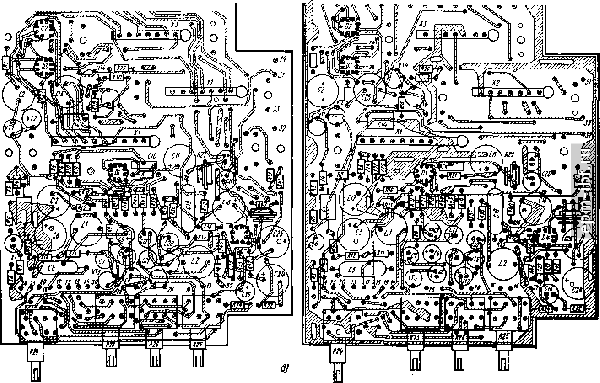

Puc. 5.9 (окончание)

работой шумоподавителя на микросхеме D2.

Плата коммутации А5 по электрической схеме состоит из кнопок переключения типов ленты, включения шумоподавителя, светодиодов VD]-VD3 индикации типов ленты и включения шумоподавителя.

Плата усилителей индикаторов и автостопа Аб состоит из следующих каскадов: предварительного усилителя индикаторов иа микросхемах D1 и D2; электронного ключа на транзисторах VT1-VT12; автостопа на транзисторах VT13. VT14; стабилизатора автостопа на транзисторе VTtS;

выпрямителя на диодах VD1-VD4; сдвига уровня срабатывания на диодах VD5- VD14; выпрямителя автостопа иа диоде VD15; ограничителя тока базы транзистора VTiS на диоде VD16; стабилизатора тока базы транзистора VT15 на диоде VD17.

Плата индикаторов уровня записи А7 состоит из набора светодиодов VD1-VD12.

Плата стабилизации А8 состоит из следующих каскадов:

усилительный транзистор 15 В {VT1);

усилительный транзистор -15 В (VT2)\

регулирующий транзистор 15 В (VT3);

регулирующий транзистор -15 В (VT4);

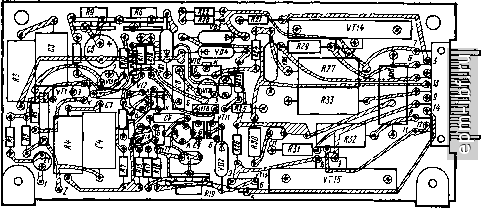

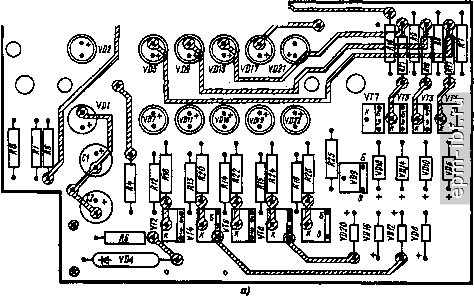

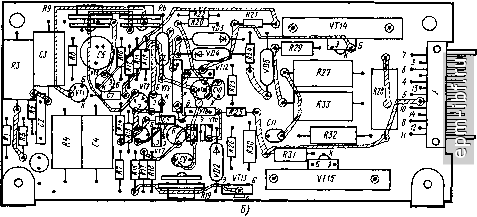

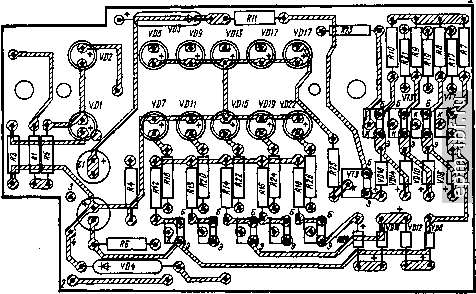

Рис. 5.10. Расположение радиоэлементов на печатных платах блока оконечного усилителя:

а - плата световой индикации; 6 - плата усилителя мощности

усилительный транзистор 5 В (VT5)\

регулирующий транзистор 5 В (УТб);

стабилизирующий элемент (VD1 и VD2);

стабилизирующий элемент (VDS)\

выпрямительный прибор (VD1; VD2).

Акустические системы радиокомплекса (рис. 5.6) двухполосные со схемой индикации перегрузки.

Режимы работы транзисторов и интегральных микросхем по постоянному току приведены в табл. 5.1 и 5.2.

Конструкция. Стереокомплекс Ода-101-стерео состоит из отдельных блоков: магнитофона, тюнера, усилительно-коммутационного устройства, оконечного усилителя.

Корпуса этих блоков выполнены из ударопрочного полистирола. Кроме этого в комплект входят две акустические системы с номинальным сопротивлением 4 Ом.

Все блоки конструктивно разделены на отдельные функциональные узлы, которые размещаются (или подсоединяются) к объединительной плате из фольгированного ге-тинакса.

Все органы управления и индикации размещены на передних панелях блоков, а разъемы для подключения - на задней стенке (за исключением разъема для подключения стереотелефонов - он расположен на передней панели блока оконечного усилителя).

Расположение элементов схемы на печатных платах наиболее сложных и насыщенных блоков показано на рис. 5.7-5.10. Кинематическая схема ЛПМ магнитофона приведена на рис. 5.11.

Моточные данные контурных катушек индуктивности и трансформаторов приведены в табл. 5.3, 5.4.

Разборка и сборка блоков.

Порядок разборки блока тюнера. Снизу отвернуть четыре винта, крепящие крышку и шасси, и снять крышку. Отвернуть четыре винта, крепящие основание к шасси, снять основание, снять ручки с осей резисторов, выходящих на линейную панель, че-
