Диапазон регулировки тембра по верхним, средним и нижним частотам, дБ, не менее , ±12 Мощность, потребляемая от сети, ВА, не более ........250

Габаритные размеры, мм:

музыкального центра 650X460X230

одной акустической

системы...... 700X360X280

Масса музыкального центра н акустических систем, кг, не более . . 40

Принципиальная схема. Музыкальный центр Такт-001-стерео состоит из четырех основных частей, размещенных в общем корпусе: радиоприемного устройства (РПУ), магнитофонной панели (МП), элек-тропроигрывающего устройства (ЭПУ) и усилительно-коммутационного устройства (УКУ)- Электрическая схема соединений блоков приведена на рис, 5.12, В комплект музыкального центра входят две акустические системы 35АС-212.

Радиоприемное устройство состоит из следующих узлов, блоков и печатных плат: блока УКВ (У2), платы УПЧ-ЧМ (У4), блока СД (У6), узла магнитной антенны (У/), платы тракта AM с установленными иа ней переключателем диапазонов и блоком конденсаторов переменной емкости (УЗ), блока сенсорных переключателей (У5), платы индикации (У7), платы стабилизатора напряжения 45 В (У8), верньерно-шкального устройства. Электрическая схема соединений блоков и печатных плат радиоприемной части приведена на рис. 5.13.

Блок УКВ (У2) выполнен иа пяти транзисторах (рис. 5.14). Он состоит из входной цепи, двух каскадов УРЧ, отдельного гетеродина, смесителя, системы АРУ и элементов электронной перестройки контуров.

Входная цепь, контуры обоих УВЧ и гетеродина перестраиваются с помощью варикапных матриц. Перестройка в требуемом диапазоне частот осуществляется подачей на вывод 4 блока УКВ регулирующего напряжения 1,5 ... 20,5 В.

Входная цепь состоит из колебательного контура L1C2 СЗ VD1, связанного с антенной через катушку индуктивности, а с транзистором VTI - через конденсатор С4.

Оба каскада УРЧ выполнены на полевых транзисторах по схеме с общим истоком. Нагрузкой транзистора VT1 является колебательный контур L2C7C8 VD2, а транзистора VT2-~L3C13C14 VD3. Для увеличения добротности контуров применяется их частичное включение в цепях транзисторов по входу и по выходу.

Смеситель выполнен на полевом транзисторе VT3. Напряжение принимаемого сигнала с УРЧ2 через конденсатор С15 поступает на затвор транзистора VT3, а на ис-

ток транзистора через конденсатор €24 подается напряжение с контура гетеродина. Нагрузкой смесителя является полосовой фильтр L4 L5 С18 С20 С21. настроенный иа промежуточную частоту 10,7 МГц. Со второго контура ФПЧ (выхода 6 блока УКВ) сигнал ПЧ подается на тракт УПЧ-ЧМ (рис. 5.14, вывод 2).

Гетеродин выполнен на кремниевом транзисторе VT5 по схеме емкостной трехточки. В коллекторной цепи транзистора включен контур L6C25C28 VD4. Условия самовозбуждения контура обеспечиваются цепью обратной связи C29R30.

Сопряжение настроек входного контура, контуров УРЧ и гетеродина осуществляется на нижней частоте диапазона УКВ изменением индуктивности контурных катушек с помощью сердечников и на верхней - подстройкой емкости контуров с помощью подстроечных конденсаторов С2, С8, С14, С25.

На затвор транзистора VT1 первого каскада УРЧ подается сигнал для АРУ, снимаемой со второго контура ФПЧ L5C20C21. Напряжение АРУ выпрямляется диодом VD5, нагрузкой которого является C23R23. Затем выпрямленное напряжение АРУ усиливается с помощью УПТ, выполненного на транзисторе VT4, подается на затвор транзистора VT1 и регулирует усиление УРЧ1.

Питание блока УКВ осуществляется напряжением 12 В, подводимым к выводу 3 блока УКВ.

Режимы работы транзисторов по постоянному току блока УКВ приведены в табл. 5.3.

Тракт УПЧ-ЧМ (У4) выполнен на шести кремниевых транзисторах VT1-VT6 (рис. 5.15). Он содержит пять усилительных каскадов, ФСС и дробный детектор. На этой же плате блока У4 иа транзисторе VT7 выполнен каскад предварительного УЗЧ. Транзисторы первых четырех каскадов VT1--VT4 включены по схеме с общим эмиттером. Нагрузкой первого каскада является пятизвенный ФСС L1C2C3, L2C6, L3C8, L4C10, L5C12C13. Связь между контурами ФСС емкостная, через конденсаторы С4, С7, С9, СП. Нагрузкой транзистора второго каскада УПЧ является широкополосный контур L6C16C17, шунтированный резистором R8, нагрузкой транзисторов третьего и четвертого каскадов - контуры L7C21C22 н L8C25C26 соответственно. Параллельно контурам включены диоды VD1, VD2 и VD3, VD4, выполняющие функции двусторонних ограничителей.

Пятый усилительный каскад выполнен иа транзисторах VT5 и VT6, включенных по каскодной схеме общий эмиттер - общая база, т. е. транзистор VT5 включен по схеме с общим эмиттером, а транзистор VT6 - C общей базой. Нагрузкой транзистора VT6 является каскад дробного детектора, выполненный иа диодах VD5 и VD6 по схеме с индуктивной связью между контурными катушками L9 и L10. Цепочка,



оое

Катушка am СВ

Катушка связи СВ

Катушка С В

Каг1икасв.СВ,ДВ

Катушка Д 8

Катушка сдйзиДВ

Катушка сдязиД8

б

XI-3


- !2В А

а

+ !2В/!А

- 110В/0,1А

~ HOBJOPA

-248

У.5-5

Вьа. 8 225и8

BbixJ 225мВ

вых.8 /50м8

Вых. А 150 м 8

Вх.В 150-SOOmS

Вх.А 150-500М8

>-

МикрофонА

г

Микрофоне

Микрофоне

г

ок 2 =

а в S ш

fB к Ь|

й к я 2

S о m

7 в a

>-

Вых. A-150 мВ

Вб/х.В-150м8

>-X2l

ВыхназаписьА

Вых. на запись 8

Могнитоф. Вн. А

Магнитоф.Вн.В

У-хгг

УниВ вход А

УниВ Входе

-<

Канал В

ХЬ -<

г

-<

Выход А

г

Х8 -<

Выход В

Х9 -<

Выход А

К орпус

г

*>

Л

5 it.

Ih

51 S



Cmt-pPOJcKOp

ч<-

корпус Контроль +/з6

и ч било и,и я УпиаОАеиие BbxadA

f - , s

корпус бь/лосв


Адрес

1 ,

Экран

1 -Х-

ч

Bblxo(fA

Вь/койд

плата ииЬи KQU,ua

- >-

Напрятрниечл

~ 2.Б8

ь

гсчпая настр

напрй/ненвшн Индикатор

Й

8хо0 ПЧ

Кат

+50BISOMA

Ю

к

..I- MB

~ 2.BeJ2ljMA

~2.в6/гомл

в

Кош

SS/I,DA

BBI hOA

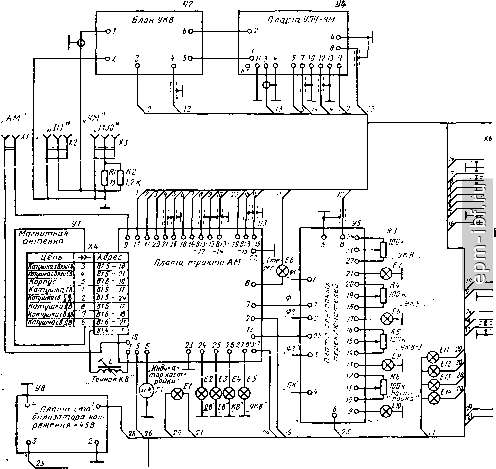

Puc. 5.13. Электрическая схема соединений плат и блоков радиоприемной части музыкального центра Такт-001-стерео
